10. Sınıf Fizik Ders Kitabı Sayfa 220-221 Cevapları Meb Yayınları

10. Sınıf Fizik Ders Kitabı Sayfa 220 Cevapları

Çalışma Yaprağı – Elektrik Akımı ve Ohm Yasası

1. Soru - Zeynep ve Hasan, basit elektrik devrelerinde akım ölçümü yapmak için deney kurmuşlardır.
Zeynep’in devresinde R₁ = 2 Ω, V₁ = 10 V;
Hasan’ın devresinde R₂ = 5 Ω, V₂ = 20 V’tur.
(Üreteçlerin iç direnci ihmal edilecektir.)

a) Zeynep’in devresinde A₁ ampermetresinin gösterdiği akım kaç amperdir?

Cevap: Ohm Yasası: I = V / R
I₁ = 10 / 2 = 5 A

b) Hasan’ın devresinde A₂ ampermetresinin gösterdiği akım kaç amperdir?

Cevap: I₂ = 20 / 5 = 4 A

c) Zeynep, kendi üretecini ve Hasan’ın direncini kullanırsa A₁’de okunan değer kaç amper olur?

Cevap: I = 10 / 5 = 2 A

ç) Hasan, kendi üretecini ve Zeynep’in direncini kullanırsa A₂’de okunan değer kaç amper olur?

Cevap:
I = 20 / 2 = 10 A

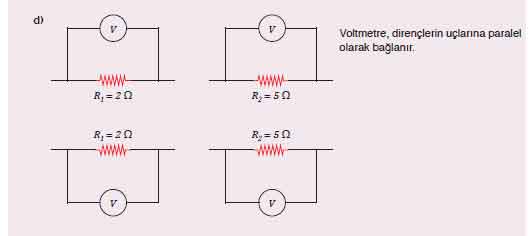

d) R₁ ve R₂ dirençleri üzerindeki potansiyel farkı ölçmek için voltmetre devreye nasıl bağlanmalıdır?

Cevap: Voltmetre, dirençlerin uçlarına paralel bağlanmalıdır.
Seri bağlanması ölçüm hatasına neden olur.

10. Sınıf Fizik Ders Kitabı Sayfa 221 Cevapları

2. Soru - Bir EKG cihazı, kalbin elektriksel etkinliğini ölçmektedir.
Burak ve Erdinç’e ait V–I grafikleri verilmiştir.
Cihaz her iki öğrenci için potansiyel farkı 0,5 V olarak ölçmüştür.

Soru: Burak’ın vücut direnci Rᴮ, Erdinç’in vücut direnci Rᴱ ise
Rᴮ / Rᴱ oranını bulunuz.

Cevap: Ohm Yasası: R = V / I

Burak: Iᴮ = 0,5 × 10⁻³ A
Rᴮ = 0,5 / (0,5 × 10⁻³) = 1000 Ω

Erdinç: Iᴱ = 2,5 × 10⁻³ A
Rᴱ = 0,5 / (2,5 × 10⁻³) = 200 Ω

Oran: Rᴮ / Rᴱ = 5

3. Soru - Bir devrede reosta (dimmer) kullanılarak lambanın parlaklığı ayarlanmaktadır.
Lambanın direnci 10 Ω, üretecin potansiyel farkı 20 V’tur.
Reosta A–B–C noktaları arasında eşit bölmelidir.

Soru: Reosta sürgüsü A noktasındayken akım I₁,
B noktasındayken akım I₂ ise
I₁ / I₂ oranı kaçtır?

Cevap: A noktasında:
Toplam direnç = 20 Ω
I₁ = 20 / 20 = 1 A

B noktasında: Toplam direnç = 15 Ω
I₂ = 20 / 15 = 4/3 A

Akım oranı: I₁ / I₂ = 3 / 4
