5. Sınıf Fen Bilimleri MEB Yayınları 2. Kitap sayfa 119 Bölüm Sonu İstasyonu cevapları, elektrik devre şemaları ve devre elemanları tabloları kısa ve detaylı açıklamalarla hazırlanmıştır.
5. Sınıf Fen Bilimleri Ders Kitabı Cevapları MEB Yayınları 2. Kitap Sayfa 119
Bölüm Sonu İstasyonu

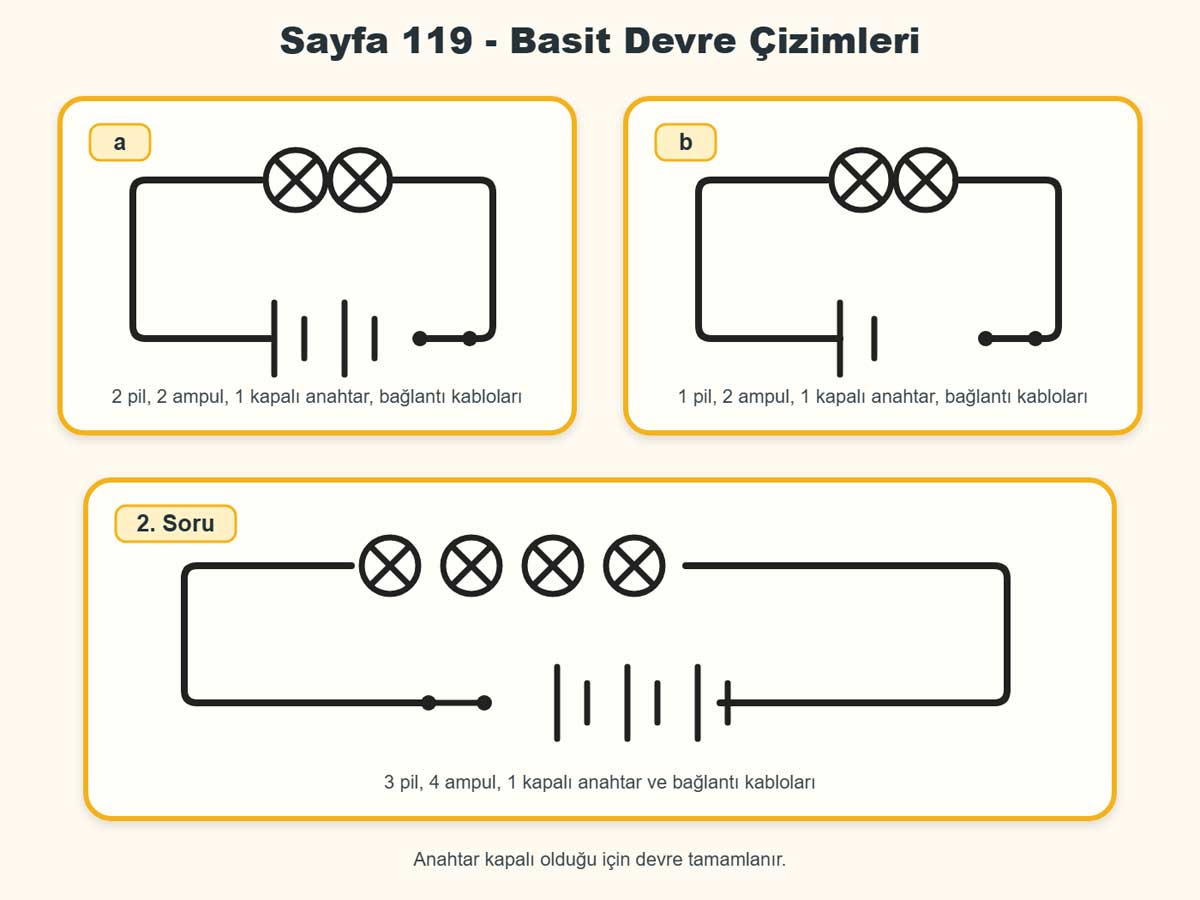

1. Soru: Aşağıda verilen elektrik devrelerinin şemalarını yan taraflarındaki kutulara çizelim. Devrelerin alt tarafında yer alan tablolara ise devre elemanlarının adlarını ve devredeki sayılarını yazalım.
a devresi: 2 pil, 2 ampul, 1 anahtar, 5 bağlantı kablosu
b devresi: 1 pil, 2 ampul, 1 anahtar, 4 bağlantı kablosu
a Devresi İçin Tablo:
| Devre Elemanının Adı | Pil | Ampul | Anahtar | Bağlantı Kablosu |
|---|---|---|---|---|
| Devredeki Sayısı | 2 | 2 | 1 | 5 |
a Devresinin Şeması:
┌──────( X )──────( X )──────┐
└────| |────| |────o──o──────┘
b Devresi İçin Tablo:
| Devre Elemanının Adı | Pil | Ampul | Anahtar | Bağlantı Kablosu |
|---|---|---|---|---|
| Devredeki Sayısı | 1 | 2 | 1 | 4 |
b Devresinin Şeması:
┌──────( X )──────( X )──────┐
└──────────| |────o──o───────┘
2. Soru: Bir elektrik devresinde 3 pil, 4 ampul, 1 kapalı anahtar ve bağlantı kablolarının yer aldığı bilinmektedir. Bu devrenin şemasını aşağıdaki alana çizelim.
Kısa Cevap: Devre şemasında 3 pil, 4 ampul, 1 kapalı anahtar ve bağlantı kabloları kapalı devre oluşturacak şekilde çizilmelidir.
┌──( X )──( X )──( X )──( X )──┐
└──o──o──| |──| |──| |─────────┘
Bu devrede anahtar kapalı olduğu için devre tamamlanmıştır. Piller elektrik enerjisi sağlar, ampuller ışık verir, bağlantı kabloları devre elemanlarını birbirine bağlar.
